ПНІВМАТИЧНІ ТРАНСПОРТЕРИ

Пневматичний транспортер слугує для транспортування ПЕТ-тари від видувної машини до лінії розливу, оскільки вага готової пляшки невелика та під час гравітаційного транспортування вона дуже нестійка.

Опис

Стиснене повітря подається за напрямним у транспортний відсік.

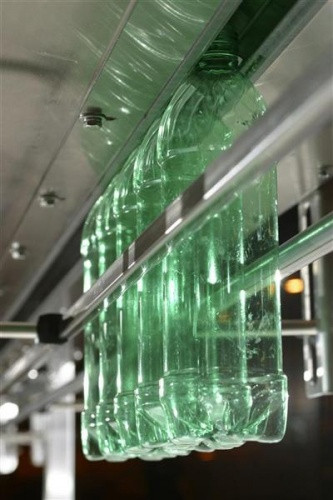

Пляшки, підвішені за шийку, рухаються в заданому напрямку під впливом потоку повітря, що нагнітається вентилятором у корпус конвеєра.

Несна конструкція, з'єднувальні елементи та кріплення транспортера виготовлені з неіржавкої сталі. Для посилення жорсткості використовуються додаткові кріплення всередині конструкції конвеєра.

Кабельні магістралі (відкриті або закриті) можуть розташовуватися вздовж транспортера або над ним, на спеціальних тримачах, за бажанням замовника.

Радіальні вентилятори потужністю 2,2kW, виготовлені зі сталі та комплектуються багатошаровими фільтрами.

Опорні стійки конвеєра виготовлені з неіржавкої сталі та регулюються за висотою: ± 50 мм. Також плавно регулюються міжосьова відстань і висота несної стрічки. Максимальний діаметр пет-пляшки — 112 мм. Можливе транспортування ПЕТ-пляшок із широкою шийкою.

Система керування конвеєра регулює силу видування повітря з вентилятора.

У штатному режимі дросельний клапан, що регулює силу видування, закритий. У разі переповнення або ламання машини розливу та подальшого її вмикання, перед нею вибудовується «стіна» з пет-пляшок. Через 3 секунди після зупинки датчики, розташовані під кожним вентилятором, приводять у дію систему, яка, керуючи дросельним клапаном, регулює силу видування повітря та швидкість проходу ПЕТ-пляшок через конвеєр. Ми пропонуємо 3 типи систем керування:

Механізм розведення та з'єднання пляшкових потоків є невіддільною частиною системи керування конвеєра. Потоки ПЕТ-пляшок спрямовуються рухомим елементом (у формі язика), що обертається навколо своєї осі. Елемент приводиться в дію пневматичним сервомотором відповідно до заданого режиму та може працювати тільки у двох крайніх положеннях.

Застосування скидних воріт на конвеєрі забезпечує під час аварії необхідну силу видування.
